Tiêu chuẩn NEMA cho tủ điện và vỏ bảo vệ là gì?
NEMA (National Electrical Manufacturers Association) là Hiệp hội các nhà sản xuất thiết bị điện Quốc gia (Hoa Kỳ), đặt ra các tiêu chuẩn cho các thiết bị điện được sử dụng trong các ứng dụng công nghiệp. NEMA xuất bản hơn 1.000 tiêu chuẩn về điện và hình ảnh y tế cũng như các tài liệu kỹ thuật dựa trên khoa học và kỹ thuật mới nhất. Tiêu chuẩn NEMA thúc đẩy sự an toàn, hiệu quả, khả năng phục hồi và bền vững của sản phẩm và hệ thống được sử dụng để cung cấp năng lượng cho thế giới.
NEMA cung cấp một xếp hạng tiêu chuẩn định rõ môi trường cho các tủ điện, đưa ra khả năng chịu đựng các điều kiện nhất định. Các tiêu chuẩn NEMA mang lại lợi ích cho người sử dụng và nhà sản xuất trong khi cải thiện sự an toàn và giao tiếp giữa người mua và nhà sản xuất.
Có gì khác biệt giữa tiêu chuẩn IP và tiêu chuẩn NEMA?
Tiêu chuẩn IP thường được hiểu là Bảo vệ chống xâm nhập vì đây là một hệ thống đánh giá cho biết mức độ bảo vệ chống lại sự xâm nhập của bụi và nước.
Hệ thống xếp hạng IP sử dụng hai chữ số, ví dụ như IP66, trong đó chữ số đầu tiên chỉ ra mức độ bảo vệ chống bụi. Trong trường hợp này, số 6 có nghĩa là vỏ bọc được bảo vệ hoàn toàn chống lại bụi.
Chữ số thứ hai chỉ ra mức độ bảo vệ chống thấm nước, với số 6 có nghĩa là vỏ bọc được bảo vệ chống lại tia nước phun mạnh.

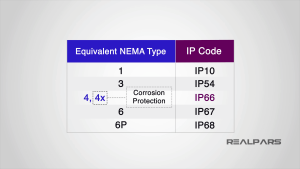

Không có sự chuyển đổi trực tiếp giữa xếp hạng IP và xếp hạng NEMA, tuy nhiên, mức độ bảo vệ mà chúng cung cấp là tương đương, vì vậy chúng ta có thể nói rằng xếp hạng NEMA tương đương của IP66 là NEMA 4 hoặc 4X, trong đó 4X cung cấp một mức độ bảo vệ thêm chống lại sự ăn mòn.
Hãy cùng xem qua các cấp độ khác nhau của xếp hạng NEMA.
Các loại vỏ theo tiêu chuẩn xếp hạng NEMA
Xếp hạng NEMA cho các vị trí không nguy hiểm đi từ 1 đến 6 và 11 đến 13.
Xếp hạng NEMA cho các vị trí nguy hiểm đi từ 7 đến 10.
Phân loại theo tiêu chuẩn vỏ bảo vệ NEMA cho khu vực KHÔNG NGUY HIỂM
Type 1 NEMA
Vỏ bọc được đánh giá Loại 1 NEMA được xây dựng để sử dụng trong nhà để cung cấp một mức độ bảo vệ chống lại việc tiếp cận các bộ phận nguy hiểm và để cung cấp một mức độ bảo vệ thiết bị bên trong vỏ bọc chống lại sự xâm nhập của các vật thể ngoại lai rắn, ví dụ như bụi rơi.

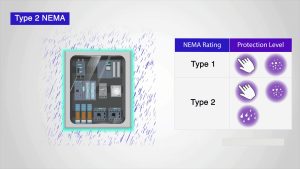

Type 2 NEMA
Vỏ bọc được đánh giá Loại 2 NEMA cung cấp cùng mức độ bảo vệ như Loại 1, nhưng với thêm bảo vệ để cung cấp một mức độ bảo vệ liên quan đến tác động có hại đối với thiết bị do sự xâm nhập của nước, ví dụ như nhỏ giọt hoặc phun nhẹ.
Type 3R/3RX NEMA
Đây là lúc mọi thứ trở nên khác biệt một chút. Xếp hạng Loại 3 NEMA được chia thành 3 mức độ bảo vệ, với tùy chọn chống ăn mòn, tổng cộng là 6.
Vỏ bọc được đánh giá Loại 3R và 3RX NEMA được thiết kế để sử dụng trong nhà hoặc ngoài trời và bảo vệ chống lại mưa, tuyết rơi, tuyết, bụi và ngăn ngừa sự hình thành băng trên vỏ bọc của nó, với 3RX thêm khả năng chống lại sự ăn mòn.
Type 3/3X NEMA
Vỏ bọc được đánh giá Loại 3 và 3X NEMA là kín mưa, kín tuyết rơi và kín bụi và được làm cho cả sử dụng trong nhà và ngoài trời.
NEMA 3 và 3X chỉ định thêm khả năng chống lại bụi so với một vỏ bọc NEMA 3R hoặc 3RX, lại với việc thêm khả năng chống lại sự ăn mòn của 3X.

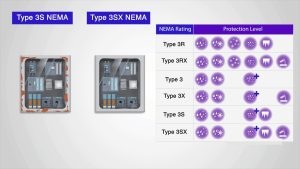

Type 3S / 3SX NEMA
Vỏ bọc được đánh giá Loại 3S và 3SX NEMA hưởng lợi từ cùng mức độ bảo vệ như NEMA 3, tuy nhiên, cung cấp sự bảo vệ khi có tuyết hình thành trên vỏ bọc và sẽ tiếp tục hoạt động khi được phủ kín tuyết, lại với việc thêm khả năng chống lại sự ăn mòn của 3SX.
Type 4/4X NEMA
Vỏ bọc được đánh giá Loại 4 và 4X NEMA dành cho sử dụng trong nhà hoặc ngoài trời và cung cấp các loại bảo vệ tương tự như một vỏ bọc NEMA 3 với thêm khả năng chống lại sự xâm nhập của nước và / hoặc nước phun từ vòi. Vì vậy, nếu bạn cần làm sạch vỏ bọc NEMA 4 của bạn, bạn không phải lo lắng về việc nước làm hỏng các linh kiện điện của bạn.
Type 5 NEMA
Một loại Vỏ bọc được đánh giá Loại 5 NEMA cung cấp một mức độ tương tự như một Vỏ bọc NEMA Loại 4 nhưng có ý định rằng việc sử dụng chính của nó là trong nhà. Nó có thể xử lý phun nhẹ, nhưng không thể chìm trong thời gian dài.

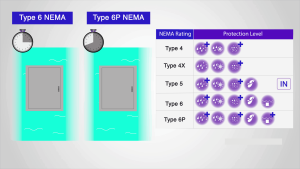

Type 6/6P NEMA
Một loại Vỏ bọc được đánh giá Loại 6 NEMA cung cấp cùng mức độ bảo vệ như một Vỏ bọc NEMA Loại 4, với thêm khả năng chống lại việc chìm tạm thời trong nước lên đến một độ sâu được chỉ định.
Một vỏ bọc 6P có nghĩa là vỏ bọc có thể chìm trong một khoảng thời gian dài.
Type 11 NEMA
Vỏ bọc Loại 11 NEMA chống ăn mòn và cung cấp sự bảo vệ trong khi chìm trong dầu. Chúng được dành để sử dụng trong nhà để bảo vệ thiết bị khỏi việc nhỏ giọt của các chất lỏng ăn mòn.
Loại 11 cũng bảo vệ khỏi tác động ăn mòn của khói và khí bằng cách cung cấp sự bảo vệ ngâm của thiết bị trong dầu.
Type 12 NEMA
Vỏ bọc Loại 12 và 12K NEMA được dành cho mục đích sử dụng chung, trong nhà.
Các vỏ bọc NEMA 12 và 12K bảo vệ chống lại nước nhỏ giọt và phun, chống rỉ. Một loại 12 không bao gồm các lỗ thông, là các lỗ thông được đục một phần có thể được loại bỏ để điều chỉnh cáp, kết nối hoặc ống dẫn, trong khi Loại 12K có.

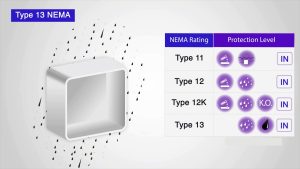

Type 13 NEMA
Các phân loại theo tiêu chuẩn vỏ bọc tiêu chuẩn NEMA cho khu vực NGUY HIỂM
Type 7 NEMA

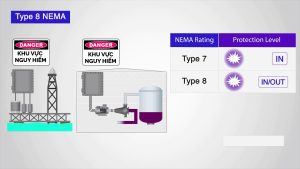

Type 8 NEMA
Vỏ bọc loại 8 NEMA cung cấp cùng mức độ bảo vệ như một vỏ bọc NEMA 7 nhưng có thể được sử dụng cả trong nhà và ngoài trời tại các địa điểm nguy hiểm.
