Tiêu chuẩn IEC 60228
Tiêu chuẩn IEC 60228 là một tiêu chuẩn quốc tế (Tiêu chuẩn IEC) về dây dẫn của các cáp có cách điện. Tiêu chuẩn này quy định diện tích mặt cắt ngang, số lượng, kích cỡ và điện trở của các dây dẫn trong các loại cáp và dây điện khác nhau, từ 0.5 mm2 đến 2 500 mm2. Tiêu chuẩn này áp dụng cho các dây dẫn rắn và xoắn bằng đồng, nhôm và hợp kim nhôm trong các cáp lắp đặt cố định và các dây dẫn linh hoạt bằng đồng. Đây là một tiêu chuẩn cơ bản cho việc soạn thảo các tiêu chuẩn và thông số kỹ thuật cho các cáp điện.
Nội dung chính của Tiêu chuẩn IEC 60228
Phân loại

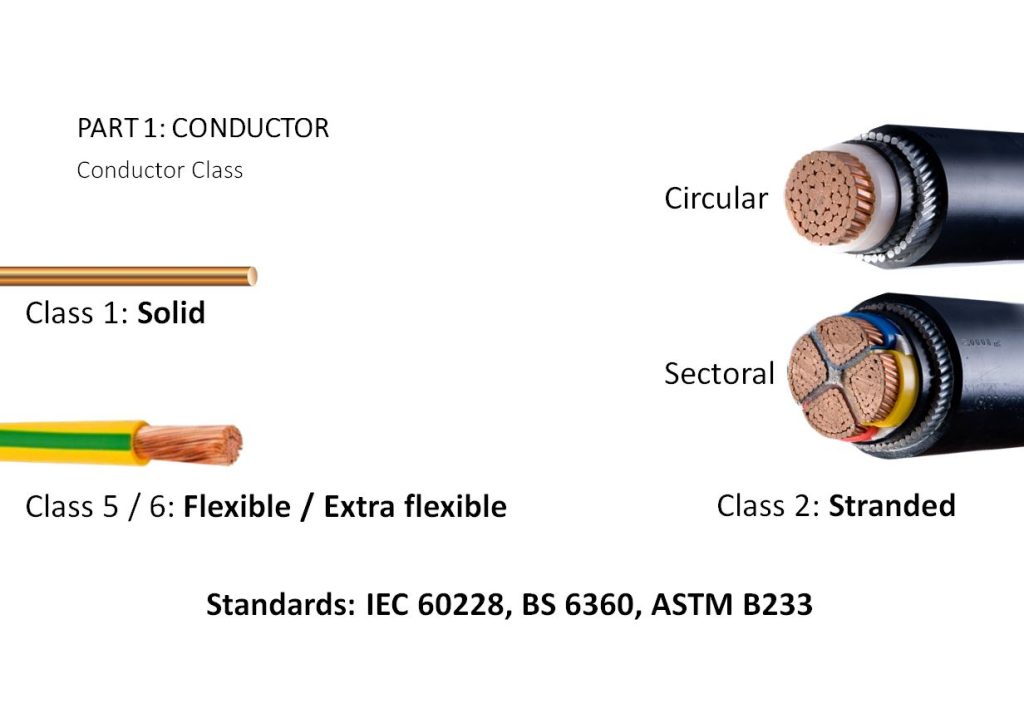

Tiêu chuẩn này phân loại các dây dẫn theo độ linh hoạt và ảnh hưởng nhiệt.
Có 4 lớp:
- Lớp 1: Dây dẫn rắn;
- Lớp 2: Dây dẫn xoắn dùng cho lắp đặt cố định;
- Lớp 5: Dây dẫn linh hoạt;
- Lớp 6: Dây dẫn rất linh hoạt
Vật liệu
Tiêu chuẩn này quy định các yêu cầu về vật liệu của các dây dẫn bằng đồng, nhôm và hợp kim nhôm, bao gồm cả phủ kim loại và không phủ kim loại
Dây dẫn rắn và xoắn
Tiêu chuẩn này quy định các yêu cầu về kết cấu, diện tích mặt cắt ngang, số lượng sợi và điện trở của các dây dẫn rắn (lớp 1) và xoắn (lớp 2), bao gồm cả xoắn tròn không nén, xoắn tròn nén và xoắn hình.
Ruột dẫn nhôm một sợi đặc tròn và định hình phải được làm bằng nhôm sao cho độ bền kéo của ruột dẫn hoàn chỉnh nằm trong giới hạn sau đây;
| Mặt cắt danh nghĩa
mm2 |
Độ bền kéo
N/mm2 |
| 10 và 16 | 110 tới 165 |
| 25 và 35 | 60 tới 130 |
| 50 | 60 tới 110 |
| 70 và lớn hơn | 60 tới 90 |
Dây dẫn linh hoạt
Tiêu chuẩn này quy định các yêu cầu về kết cấu, diện tích mặt cắt ngang, đường kính tối đa của sợi thành phần và điện trở của các dây dẫn linh hoạt (lớp 5 và 6)
| Mặt cắt danh nghĩa
mm2 |
Độ bền kéo
N/mm2 |
| 10 | đến và bằng 200 |
| 16 và lớn hơn | 125 tới 205 |
Mục đích của tiêu chuẩn IEC 60228 là để tạo ra một tiêu chuẩn tham chiếu cho các ủy ban kỹ thuật IEC và các ủy ban quốc gia trong việc soạn thảo các tiêu chuẩn cho các cáp điện, và cho các ủy ban quốc gia trong việc soạn thảo các thông số kỹ thuật cho việc sử dụng trong nước của họ. Vấn đề chính là không phải tất cả đồng có cùng giá trị điện trở, do đó, ví dụ, một dây dẫn 4 mm2 từ hai nhà cung cấp khác nhau có thể có giá trị điện trở khác nhau.
Thay vào đó, tiêu chuẩn này mô tả các dây dẫn theo kích cỡ danh nghĩa, được xác định bởi điện trở chứ không phải kích thước vật lý.
Tiêu chuẩn Việt Nam với tiêu chuẩn IEC 60228

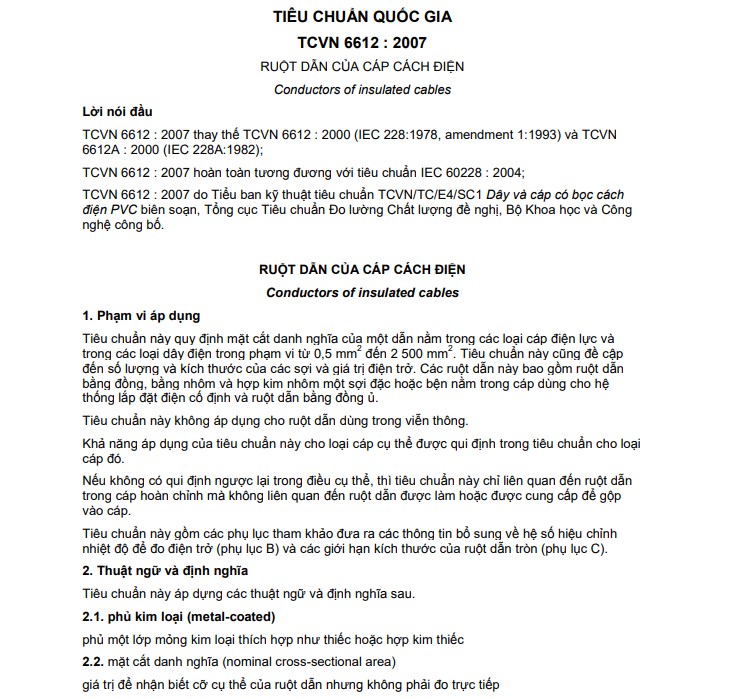

TCVN 6612:2007 là một tiêu chuẩn quốc gia Việt Nam về ruột dẫn của cáp cách điện. Tiêu chuẩn này hoàn toàn tương đương với tiêu chuẩn quốc tế IEC 60228:2004. Tiêu chuẩn này quy định các kích cỡ danh nghĩa, số lượng và kích cỡ của các sợi, và điện trở của các ruột dẫn bằng đồng, nhôm và hợp kim nhôm trong các cáp và dây điện.
Nguồn tham khảo:
-
iec.ch:IEC 60228:2004 – https://webstore.iec.ch/publication/1065 – https://webstore.iec.ch/preview/info_iec60228%7Bed3.0%7Db.pdf
