Mạch vợt muỗi quyết định chính đến chất lượng của vợt muỗi. Từ khả năng tiêu diệt muỗi đến thời lượng sử dụng.
Mục lục
Review vợt muỗi
Mua nhầm Vợt muỗi – mới mua đã hỏng đèn UV – độ pin cho vợt muỗi
Mùa mưa tới, muỗi nhiều mà không ngờ bị hớ như thé này.
– Đèn UV không hiểu sao bấm được tí đã tắt và mình đã sữa được.
– Pin quảng cáo pin 18650 1200mAh mà thực tế là 14500 chưa tới 300mAh. Mình đã độ lại pin 18650 sạc ngoài cho nhanh và tiện. – Tụ có 2kV mà vỏ và quảng cáo đều ghi 3kV.
– Sai mẫu quảng cáo.
– Chất lượng mạch thấp nhất.

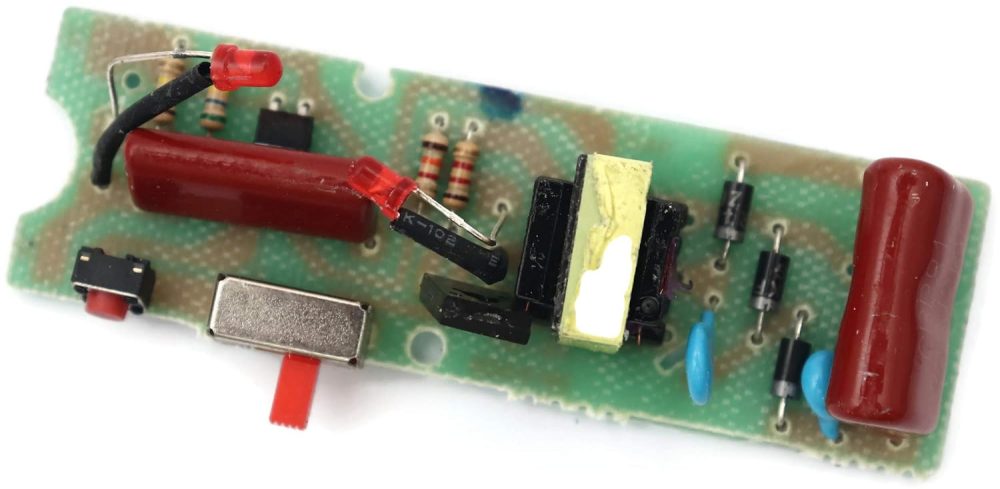

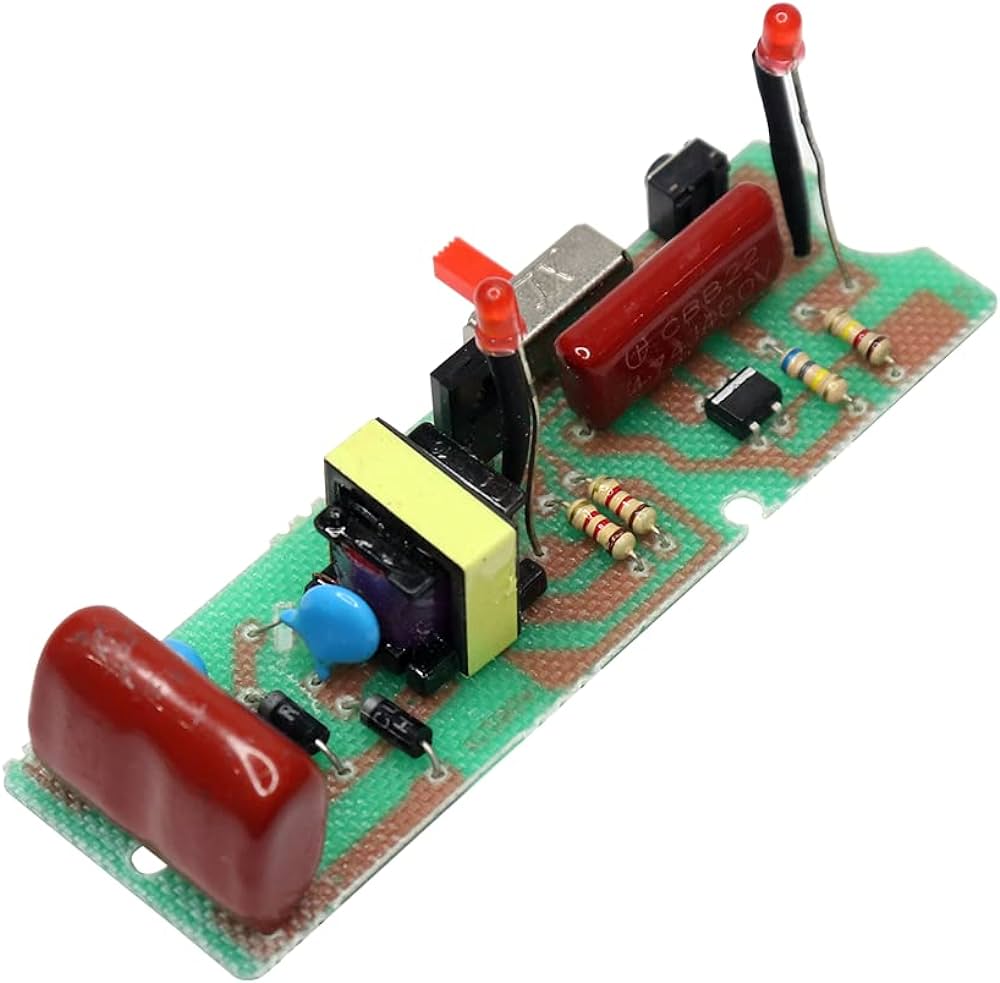

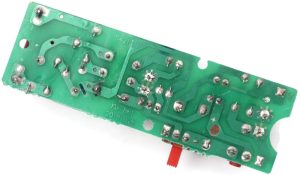

Mạch vợt muỗi

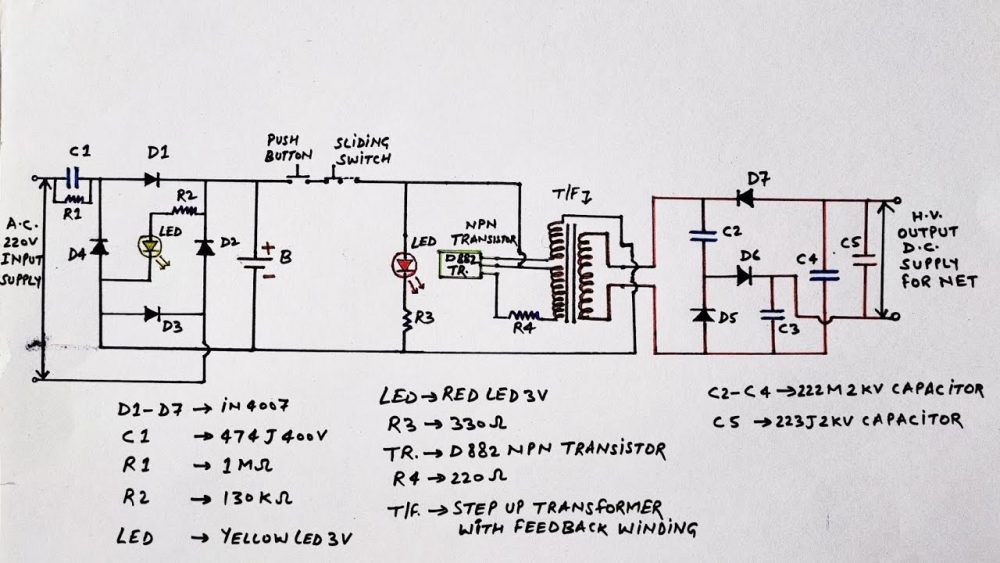

Mạch nguyên lý và chi tiết các linh kiện
Nguyên lý hoạt động: Mạch vợt muỗi hoạt động dựa trên hai nguyên tắc chính: sử dụng ánh sáng thu hút và sử dụng điện cao thế để tiêu diệt muỗi.
- Sử dụng ánh sáng thu hút: Đèn LED cực tím phát ra ánh sáng có bước sóng cực tím thu hút muỗi và côn trùng khác. Đèn này thường phát ra ánh sáng tia cực tím (UV-A) các loại ánh sáng mà muỗi thích và thường bay theo. Muỗi bay vào và bị điện nổ tiêu diệt.
- Mạch điện tiêu diệt: Có một mạch điện cung cấp điện cho lưới nhôm, với 2 lớp lưới kết nối với 2 cực điện cao thế của mạch điện, với hiệu điện thế từ 2000V đến 3000V. Khi muỗi tiếp xúc với 2 lưới này, cơ thể chúng có chứa nước dẫn điện. Dòng điện chạy qua muỗi, gây ra tổn thương và tiêu diệt chúng.
Chi tiết làm việc của mạch điện vợt muỗi
Pin
Pin của vợt muỗi với các loại đời cũ thường dụng loại ắc quy axit chì với điện áp khoản 4V với dung lượng khoản 0,5Ah. Còn các loại mới thì dùng pin lithilium-ion điện áp 3,7-4,2V. Lưu ý là nếu muốn nâng cấp pin cho loại vợt muỗi đời cũ dùng ắc quy lên pin lithilium-ion thì nên dùng mạch sạc riêng vì điện áp sạc và điện áp báo đầy khác nhau. Không dùng cho nhau được.
Khối điều khiển
Khối điều khiển trên mạch điện vợt muỗi bao gồm:
- Đèn báo trạng thái pin, báo sạc
- Đèn báo hoạt động khi bấm công tắc vợt muỗi
- Công tắc nhấn – nhả để vợt muỗi cấp điện lên lưới nhôm.
- Công tắc gạt bật – tắt, hoặc gạt thêm 1 nấc nữa cấp điện liên tục cho lưới nhôm
Khối này chủ yếu điểu khiển hoạt động của vợt muỗi.
Khối biến thế – tạo xung
Khối biến thế bao gồm:
- Transistor làm việc chính đóng mở tần số cao đế tạo dao động trên cuộn biến áp.
- Cuộn biến áp lõi ferrit dùng để nâng dòng điện của pin lên mức điện áp cao hơn, cung cấp năng lượng tích lũy cho tụ cao áp.
Khối tạo điện cao thế
Khối tạo điện cao thế gồm linh kiện chính là diod và tụ điện. Mục đích chính là dồn điện áp từ cuộn biến thế lên mức điện áp cao hơn, từ 2000V đến 3000V.
Khi muỗi bao vào giữa 2 lưới nhôm, tương tự như đang nối cực âm và cực dương của tụ điện. dòng điện từ tụ phóng ra tức thời. Với điện áp cao (V) nhưng dòng điện (I) rất nhỏ, đủ tiêu diệt muỗi. Sau đó lại được nạp đầy tức thời bởi cuộn biến áp.
Hoạt động lặp đi lặp lại như vậy.
Các lỗi hư hỏng thường gặp ở vợt muỗi
Hư hỏng pin
Khi pin hư hỏng thì vợt muỗi không còn tín hiệu đèn nào hoặc chỉ sáng đèn khi bấm nhưng không nổ. Do pin yếu không còn đủ dòng để cung cấp năng lượng cho các tụ.
Cách khắc phục đơn giản là thay thế lại pin.
Nổ yếu
Trường hợp này dùng lâu ngày vợt có hiện tượng nổ yếu hoặc phóng điện rất nhỏ.
Trường hợp này có thể do tụ lão hóa, đặc biệt tụ cao áp lớn, chỉ cần thay thế lại tụ là có thể hoạt động lại tốt.
Tuy nhiên cũng còn trường hợp do lâu ngày, giữa lớp lưới nhôm giữa và 2 lưới nhôm bên ngoài có hiện tượng rò điện, lý do chính là do bám bẩm.
Cần phải vệ sinh các mặt lưới, vào khu vực tối và bấm vợt sẽ thấy những điểm sáng mờ. Vệ sinh kỹ các vị trí đó đến khi đi vào tối bấm vợt muỗi không còn thấy nhiều vết sáng mờ nữa thì sẽ nổ tốt trở lại.
Hư hỏng khác
Ngoại trừ 2 trường hợp trên thì cần phải có thợ sữa chữa với đủ các công cụ đo đạc, xác định chính xác nguyên ngân gây hư hỏng để sữa chữa.
Mạch điện vợt muỗi rất đơn giản nên sẽ sửa được nhanh chóng.
