Hệ số phát xạ nhiệt Emissivity

Khái niệm

Hệ số phát xạ nhiệt (hay bức xạ nhiệt)  là tỷ lệ giữa bức xạ nhiệt từ một bề mặt so với bức xạ từ một bề mặt đen lý tưởng ở cùng nhiệt độ và diện tích phát ra. Tất cả các loại vật liệu đều phát xạ và có độ phát xạ khác nhau từ 0,0 đến 1,0.

Vật liệu có hệ số phát xạ càng cao thì độ chính xác nhiệt độ thực tế của vật liệu càng cao. Một số vật liệu có hệ số phát xạ hoàn hảo 1,0 được gọi là vật đen. Hệ số phát xạ có thể thay đổi vào bề mặt, góc đo nhiệt, nhiệt độ môi trường và bước sóng quang phổ.

Hệ số phát xạ nhiệt được ký hiệu là ε (epsilon) và được tính theo công thức:

ε = Q / Q0

Trong đó:

Q là lượng bức xạ nhiệt mà bề mặt thực tế phát ra (W/m2)

Q0 là lượng bức xạ nhiệt mà bức xạ đen cùng nhiệt độ và diện tích phát ra (W/m2)

Bức xạ đen là một khái niệm lý thuyết, là một bề mặt có khả năng hấp thụ hoàn toàn tất cả các loại bức xạ đi qua nó, và có khả năng phát ra tối đa lượng bức xạ nhiệt khi có nhiệt độ cao hơn môi trường. Bức xạ đen có hệ số phát xạ nhiệt bằng 1.

Định luật Stefan-Boltzmann

Định luật Stefan-Boltzmann là một định luật vật lý quan trọng trong lĩnh vực bức xạ nhiệt. Định luật này cho biết lượng bức xạ nhiệt mà một bề mặt phát ra tỷ lệ thuận với diện tích của bề mặt, tỷ lệ thuận với hệ số phát xạ của bề mặt, và tỷ lệ thuận với bình phương của nhiệt độ tuyệt đối của bề mặt.

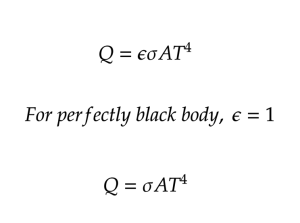

Định luật Stefan-Boltzmann được biểu diễn bằng công thức:

Trong đó:

Q là lượng bức xạ nhiệt mà bề mặt phát ra (W)

ε là hệ số phát xạ nhiệt của bề mặt. “Vật đen” có hệ số phát xạ = 1.

σ là hằng số Stefan-Boltzmann, có giá trị bằng 5.67 x 10-8 W/m2K4

A là diện tích của bề mặt (m2)

T là nhiệt độ tuyệt đối của bề mặt (K)

Định luật Stefan-Boltzmann cho thấy hệ số phát xạ nhiệt là một yếu tố quyết định đến lượng bức xạ nhiệt mà một bề mặt phát ra. Nếu hệ số phát xạ nhiệt càng cao, lượng bức xạ nhiệt càng lớn, và ngược lại.



Tính chất của hệ số phát xạ

Hệ số phát xạ nhiệt là một đại lượng phụ thuộc vào nhiều yếu tố khác nhau, như:

Đặc tính vật lý và hóa học của chất liệu

Các chất liệu khác nhau có các cấu trúc nguyên tử, phân tử, tinh thể và hợp chất khác nhau, do đó có các khả năng hấp thụ và phát xạ bức xạ nhiệt khác nhau. Ví dụ, các chất liệu kim loại thường có hệ số phát xạ nhiệt thấp, trong khi các chất liệu phi kim loại thường có hệ số phát xạ nhiệt cao.

Tác động của nhiệt độ

Nhiệt độ càng cao, lượng bức xạ nhiệt càng lớn, do đó hệ số phát xạ nhiệt cũng thay đổi theo nhiệt độ. Tuy nhiên, sự thay đổi này không đồng nhất cho tất cả các chất liệu. Ví dụ, các chất liệu kim loại có hệ số phát xạ nhiệt tăng theo nhiệt độ, trong khi các chất liệu phi kim loại có hệ số phát xạ nhiệt giảm theo nhiệt độ.

Đặc tính bề mặt

Các yếu tố như độ nhám, độ bóng, độ dày, màu sắc và kết cấu của bề mặt cũng ảnh hưởng đến hệ số phát xạ nhiệt. Ví dụ, các bề mặt nhám và tối màu thường có hệ số phát xạ nhiệt cao hơn các bề mặt bóng và sáng màu.

Đặc tính của bức xạ

Hệ số phát xạ nhiệt cũng có thể khác nhau tùy thuộc vào bước sóng và góc của bức xạ. Ví dụ, các chất liệu kim loại có hệ số phát xạ nhiệt cao ở các bước sóng ngắn và góc nhỏ, trong khi các chất liệu phi kim loại có hệ số phát xạ nhiệt cao ở các bước sóng dài và góc lớn.

Ứng dụng của hệ số phát xạ

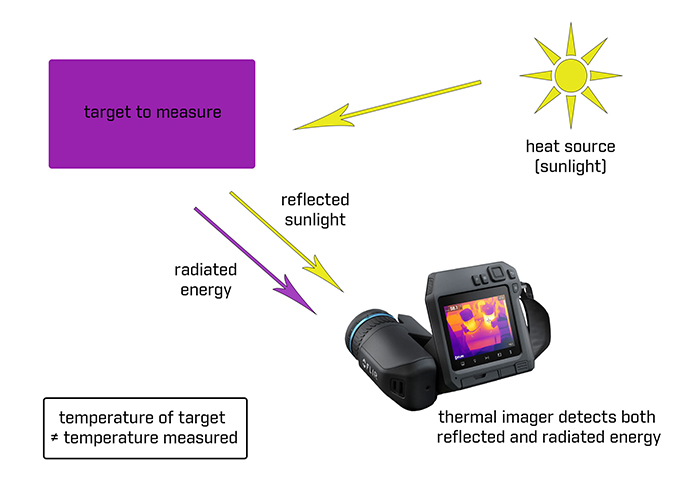

Tầm quan trọng của hệ số phát xạ nhiệt trong đo nhiệt độ bằng máy đo nhiệt hồng ngoại

Máy đo nhiệt hồng ngoại là một thiết bị không tiếp xúc, dùng để đo nhiệt độ của một bề mặt hay một vật thể dựa trên lượng bức xạ hồng ngoại mà chúng phát ra. Tuy nhiên, để có được kết quả chính xác, cần phải biết hệ số phát xạ nhiệt của vật thể đó. Nếu không, sẽ có sai số lớn giữa nhiệt độ thực tế và nhiệt độ đo được.

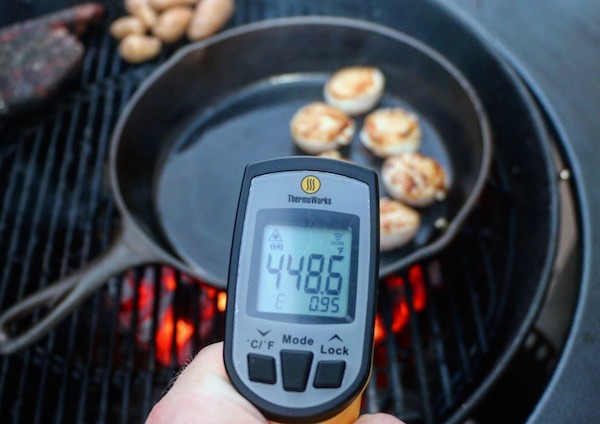

Ví dụ, một vật thể có hệ số phát xạ nhiệt là 0.8, khi đo bằng máy đo nhiệt hồng ngoại sẽ cho kết quả là 100°C. Nhưng thực tế, nhiệt độ của vật thể là 125°C, do máy đo chỉ nhận được 80% lượng bức xạ hồng ngoại so với một bề mặt đen lý tưởng. Do đó, cần phải điều chỉnh hệ số phát xạ nhiệt trên máy đo để có kết quả chính xác.

Ứng dụng của hệ số phát xạ nhiệt trong các lĩnh vực khác như công nghiệp, y tế, khoa học, kỹ thuật…

Hệ số phát xạ nhiệt không chỉ có ứng dụng trong việc đo nhiệt độ bằng máy đo nhiệt hồng ngoại, mà còn có ứng dụng trong nhiều lĩnh vực khác như:

• Trong công nghiệp, hệ số phát xạ nhiệt được dùng để thiết kế và tính toán các thiết bị trao đổi nhiệt, các lò sưởi, các lò nung, các máy biến áp…
• Trong y tế, hệ số phát xạ nhiệt được dùng để đo nhiệt độ cơ thể của người bằng cách quét bức xạ hồng ngoại từ da. Hệ số phát xạ nhiệt của da người là khoảng 0.98. Ví dụ: Nhiệt kế hồng ngoại đo tai, nhiệt kế điện tử đo trán…
• Trong khoa học, hệ số phát xạ nhiệt được dùng để nghiên cứu các hiện tượng liên quan đến bức xạ và hấp thụ bức xạ của các chất liệu khác nhau.
• Trong kỹ thuật, hệ số phát xạ nhiệt được dùng để thiết kế và kiểm tra các vật liệu chịu được sự biến dạng do sự gia tăng hoặc giảm của nhiệt độ.

Các phương pháp xác định hệ số phát xạ

Các phương pháp đo trực tiếp hệ số phát xạ nhiệt

Các phương pháp đo trực tiếp hệ số phát xạ nhiệt là các phương pháp dùng để đo hệ số phát xạ nhiệt của một bề mặt hay một vật thể bằng cách so sánh lượng bức xạ hồng ngoại mà chúng phát ra với lượng bức xạ hồng ngoại của một bề mặt đen lý tưởng. Có hai phương pháp đo trực tiếp hệ số phát xạ nhiệt là:

Phương pháp đo bằng cách sử dụng một bề mặt đen lý tưởng làm chuẩn.

Phương pháp này dùng để đo hệ số phát xạ nhiệt của các bề mặt có hình dạng đơn giản, như các tấm phẳng, các ống tròn… Bề mặt đen lý tưởng được làm bằng các chất liệu có khả năng hấp thụ bức xạ hồng ngoại cao, như than chì, than hoạt tính, sắt đen… Bề mặt cần đo và bề mặt đen lý tưởng được đặt cùng một nhiệt độ và cùng một khoảng cách với máy đo nhiệt hồng ngoại.

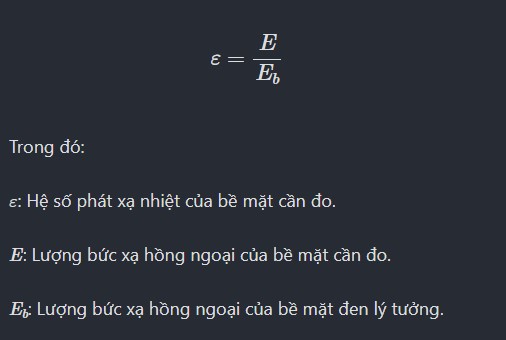

Hệ số phát xạ nhiệt của bề mặt cần đo được tính bằng công thức:

Phương pháp đo bằng cách sử dụng một nguồn bức xạ làm chuẩn.

Phương pháp này dùng để đo hệ số phát xạ nhiệt của các bề mặt có hình dạng phức tạp, như các vật thể không đối xứng, các vật thể có khe hở, các vật thể có kết cấu rỗng… Nguồn bức xạ làm chuẩn là một thiết bị có khả năng phát ra lượng bức xạ hồng ngoại ổn định và biết trước. Nguồn bức xạ được đặt gần với bề mặt cần đo và chiếu bức xạ vào chúng.

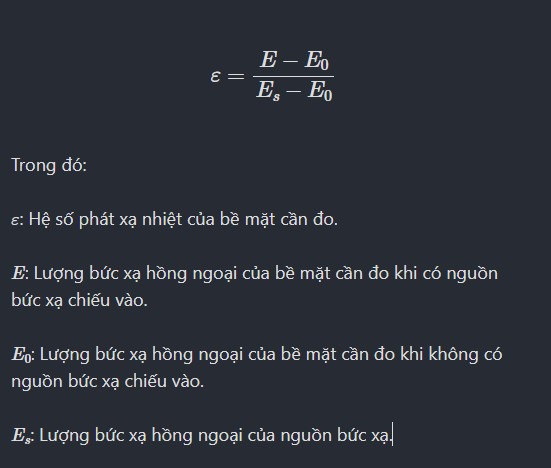

Hệ số phát xạ nhiệt của bề mặt cần đo được tính bằng công thức:

Các phương pháp ước tính hệ số phát xạ nhiệt dựa trên thông số vật lý và hóa học của chất liệu

Hệ số phát xạ nhiệt là một đại lượng quan trọng trong nhiệt động học, thể hiện khả năng của một bề mặt phát ra năng lượng dưới dạng bức xạ nhiệt. Hệ số phát xạ nhiệt có thể ảnh hưởng đến hiệu suất của các thiết bị nhiệt như lò sưởi, máy điều hòa, tủ lạnh, v.v.

Do đó, việc ước tính hệ số phát xạ nhiệt của các chất liệu là một vấn đề quan tâm của nhiều nhà khoa học và kỹ sư.

Một số phương pháp ước tính hệ số phát xạ nhiệt dựa trên thông số vật lý và hóa học của chất liệu, bao gồm:

Phương pháp Kirchhoff

Phương pháp này dựa trên định luật Kirchhoff về bức xạ nhiệt, cho rằng hệ số phát xạ nhiệt của một chất liệu bằng với hệ số hấp thụ bức xạ của nó ở cùng một bước sóng và cùng một nhiệt độ.

Để áp dụng phương pháp này, ta cần biết thông số vật lý của chất liệu như chỉ số khúc xạ, hằng số điện môi, độ dẫn điện, v.v.

Phương pháp Hagen-Rubens

Phương pháp này chỉ áp dụng cho các chất liệu kim loại có độ dẫn điện cao. Phương pháp này cho rằng hệ số phát xạ nhiệt của một kim loại tỷ lệ thuận với căn bậc hai của độ dẫn điện và tỷ lệ nghịch với căn bậc hai của tần số bức xạ.

Do đó, để áp dụng phương pháp này, ta cần biết thông số vật lý của kim loại như độ dẫn điện và tần số bức xạ.

Phương pháp Drude-Lorentz

Phương pháp này cũng chỉ áp dụng cho các chất liệu kim loại có độ dẫn điện cao. Phương pháp này cho rằng hệ số phát xạ nhiệt của một kim loại tỷ lệ thuận với tổng bình phương của các tần số cộng góp vào quá trình bức xạ và tỷ lệ nghịch với tổng bình phương của các tần số trừ góp vào quá trình bức xạ.

Áp dụng phương pháp này, ta cần biết thông số vật lý của kim loại như tần số cộng, tần số trừ và tần số bức xạ.

Phương pháp Debye

Phương pháp này áp dụng cho các chất liệu phi kim loại có độ dẫn điện thấp. Phương pháp này cho rằng hệ số phát xạ nhiệt của một phi kim loại tỷ lệ thuận với tổng bình phương của các tần số dao động riêng biệt của các nguyên tử trong chất liệu và tỷ lệ nghịch với tổng bình phương của các tần số dao động liên kết của các nguyên tử trong chất liệu.

Để áp dụng phương pháp này, ta cần biết thông số hóa học của chất liệu như số nguyên tử, số liên kết và tần số dao động.

Hạn chế của hệ số phát xạ

• Các yếu tố ảnh hưởng đến tính chính xác của hệ số phát xạ nhiệt
• Các giới hạn và hạn chế khi sử dụng hệ số phát xạ nhiệt trong đo nhiệt độ bằng máy đo nhiệt hồng ngoại

Tiêu chuẩn và quy định về hệ số phát xạ

Một trong những tổ chức uy tín về tiêu chuẩn và quy định về hệ số phát xạ là Viện Tiêu chuẩn Quốc gia Hoa Kỳ (NIST). NIST cung cấp một cơ sở dữ liệu về hệ số phát xạ của hơn 1000 vật liệu, bao gồm kim loại, hợp chất, polyme, sợi, gốm, thủy tinh và chất rắn khác. Cơ sở dữ liệu này được cập nhật thường xuyên dựa trên các kết quả nghiên cứu mới nhất.

Ngoài NIST, còn có nhiều tổ chức khác cũng đưa ra các tiêu chuẩn và quy định về hệ số phát xạ của các vật liệu, ví dụ như Tổ chức Tiêu chuẩn Quốc tế (ISO), Viện Tiêu chuẩn Quốc gia Đức (DIN), Viện Tiêu chuẩn Quốc gia Anh (BSI) và Viện Tiêu chuẩn Quốc gia Pháp (AFNOR). Tuy nhiên, các tiêu chuẩn và quy định này có thể khác nhau về phương pháp đo lường, điều kiện thử nghiệm và giá trị hệ số phát xạ.

Các tiêu chuẩn và quy định quốc tế về hệ số phát xạ nhiệt

Có một số tiêu chuẩn và quy định quốc tế liên quan đến hệ số phát xạ nhiệt, bao gồm:

ISO 6946:2017 – Cấu kiện xây dựng và các bộ phận công trình – Nhiệt trở và truyền nhiệt – Phương pháp tính toán: Đây là tiêu chuẩn quốc tế do Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) quy định để xác định hệ số phát xạ nhiệt của vật liệu xây dựng.

ASTM C518-17 – Phương pháp thử nghiệm tiêu chuẩn đối với các đặc tính truyền nhiệt ở trạng thái ổn định bằng thiết bị đo lưu lượng nhiệt: Đây là tiêu chuẩn của Hiệp hội thử nghiệm và vật liệu Hoa Kỳ (ASTM) để đo hệ số phát xạ nhiệt của vật liệu cách nhiệt2.

BS EN 12664:2001 – Hiệu suất nhiệt của sản phẩm và vật liệu xây dựng: Xác định khả năng chịu nhiệt bằng tấm gia nhiệt có bảo vệ và phương pháp đo lưu lượng nhiệt – Sản phẩm có khả năng chịu nhiệt cao và trung bình: Đây là tiêu chuẩn Châu Âu (EN) để đo hiệu suất nhiệt hệ số phát xạ của vật liệu xây dựng.

ASHRAE 90.1-2019 – Tiêu chuẩn năng lượng cho các tòa nhà ngoại trừ các tòa nhà dân cư thấp tầng: Đây là tiêu chuẩn của Hiệp hội kỹ sư sưởi ấm, làm lạnh và điều hòa không khí Hoa Kỳ (ASHRAE) để đo hệ số phát xạ nhiệt của vật liệu cách nhiệt trong các tòa nhà.

GB/T 2680-2011 – Determination of thermal transmission properties of buildings – Heat flow meter method: Tiêu chuẩn này của Trung Quốc xác định phương pháp đo hệ số phát xạ nhiệt bằng phương pháp máy đo dòng nhiệt.

Nhiệt kế bức xạ công nghiệp – Quy trình hiệu chuẩn Việt Nam

Phạm Vi Áp Dụng Quy Trình Hiệu Chuẩn Nhiệt Kế Bức Xạ Công Nghiệp Dụng ĐLVN 124 : 2003
Văn bản kỹ thuật này quy định phương pháp và phương tiện hiệu chuẩn các loại nhiệt kế bức xạ dùng trong công nghiệp, có phạm vi đo từ ( – 40 đến 2600 ) oC với các bước sóng hiệu dụng không vượt quá 30um. Xem thêm ĐLVN 124: 2003

Chất liệu -Hệ số bức xạ	Chất liệu -Hệ số bức xạ
Đất 0,92 – 0,96	Gỗ mộc 0,90
Vải đen 0,98	Ximăng 0,96
Nước 0,92 – 0,96	Nhôm 0,76
Da 0,75 – 0,80	Nhựa đường 0,9 – 0,98
Băng 0,96 – 0,98	Titan 0,40 – 0,60
Sơn 0,80 – 0,95	Bê tông 0,94
Tuyết 0,83	ôxit đồng 0,78
Cao su (đen) 0,94	Thạch cao 0,80 – 0,90
Gạch (đỏ) 0,93 – 0,96	ôxit sắt 0,78 – 0,82
Nhựa tổng hợp 0,85	Cát 0,90
Thủy tinh 0,90 – 0,95	ôxit kẽm 0,11 – 0,28
Giấy 0,76	Vữa xây dựng 0,89 – 0,91
Gốm sứ 0,90 – 0,94	Ferit 0,78 – 0,82

Bảng hệ số phát xạ của vật liệu theo Quy Trình Hiệu Chuẩn Nhiệt Kế Bức Xạ Công Nghiệp Dụng ĐLVN 124 : 2003

Bảng hệ số phát xạ của các vật liệu phổ biến

Độ phát xạ dưới đây dựa trên nhiệt độ 300 K.

Chất liệu bề mặt	Surface Material	– ε –
Hợp kim 24ST được đánh bóng	Alloy 24ST Polished	0.09
Alumina (Nhôm oxide), khò lửa	Alumina, Flame sprayed	0.8
Nhôm tấm thương mại	Aluminum Commercial sheet	0.09
Giấy nhôm	Aluminum Foil	0.04
Nhôm bị oxy hóa nặng	Aluminum Heavily Oxidized	0.2 – 0.31
Nhôm đánh bóng cao	Aluminum Highly Polished	0.039 – 0.057
Nhôm Anodized	Aluminum Anodized	0.77
Nhôm nhám	Aluminum Rough	0.07
Nhôm sơn	Aluminum paint	0.27 – 0.67
Anodize màu đen	Anodize black	0.88
Antimon đánh bóng	Antimony, polished	0.28 – 0.31
tấm amiang	Asbestos board	0.96
giấy amiang	Asbestos paper	0.93 – 0.945
nhựa đường	Asphalt	0.93
đá bazan	Basalt	0.72
berili	Beryllium	0.18
Berili, Anodized	Beryllium, Anodized	0.9
Bitmut, sáng	Bismuth, bright	0.34
Vật đen mờ	Black Body Matt	1
Sơn mài đen trên sắt	Black lacquer on iron	0.875
Black Parson quang học	Black Parson Optical	0.95
Sơn silicone đen	Black Silicone Paint	0.93
Sơn Epoxy đen	Black Epoxy Paint	0.89
Sơn men đen	Black Enamel Paint	0.8
Tấm đồng thau	Brass Dull Plate	0.22
Đồng thau cán tấm bề mặt tự nhiên	Brass Rolled Plate Natural Surface	0.06
Đồng thau đánh bóng	Brass Polished	0.03
Đồng thau oxy hóa 600oC	Brass Oxidized 600oC	0.6
Gạch, đỏ thô	Brick, red rough	0.93
Gạch, đất sét nung	Brick, fire-clay	0.75
Cadmi	Cadmium	0.02
Cacbon không bị oxi hóa	Carbon, not oxidized	0.81
Dây tóc carbon	Carbon filament	0.77
Bề mặt đầy ép carbon	Carbon pressed filled surface	0.98
Gang, mới quay	Cast Iron, newly turned	0.44
Gang, quay và nung nóng	Cast Iron, turned and heated	0.60 – 0.70
Xi măng	Cement	0.54
Crom đánh bóng	Cromium polished	0.058
Đất sét	Clay	0.91
Than đá	Coal	0.8
Bê tông	Concrete	0.85
Bê tông, thô	Concrete, rough	0.94
Gạch bê tông	Concrete tiles	0.63
Vải cotton	Cotton cloth	0.77
Đồng mạ điện	Copper electroplated	0.03
Đồng được nung nóng và phủ một lớp oxit dày	Copper heated and covered with thick oxide layer	0.78
Đồng đánh bóng	Copper Polished	0.023 – 0.052
Đồng Niken hợp kim, đánh bóng	Copper Nickel Alloy, polished	0.059
Kính trơn	Glass smooth	0.92 – 0.94
Thủy tinh, pyrex	Glass, pyrex	0.85 – 0.95
Thủy tinh, opan	Glass, opal	0.87
Vàng không đánh bóng	Gold not polished	0.47
Vàng đánh bóng cao	Gold highly polished	0.02 – 0.04
Đá hoa cương, bề mặt tự nhiên	Granite, natural surface	0.96
Sỏi	Gravel	0.28
Thạch cao	Gypsum	0.85
Đá mịn	Ice smooth	0.966
Băng thô	Ice rough	0.985
Inconel X bị oxy hóa	Inconel X Oxidized	0.71
Sắt đánh bóng	Iron polished	0.14 – 0.38
Sắt, tấm rỉ đỏ	Iron, plate rusted red	0.61
Sắt, bề mặt màu xám đen	Iron, dark gray surface	0.31
Sắt, thỏi thô	Iron, rough ingot	0.87 – 0.95
Sơn bóng đèn	Lampblack paint	0.96
Chì tinh khiết không bị oxy hóa	Lead pure unoxidized	0.057 – 0.075
Chì bị oxy hóa	Lead Oxidized	0.43
Đá vôi	Limestone	0.90 – 0.93
Rửa vôi	Lime wash	0.91
Magie	Magnesia	0.72
Magnesit	Magnesite	0.38
Magie Oxit	Magnesium Oxide	0.20 – 0.55
Magiê đánh bóng	Magnesium Polished	0.07 – 0.13
Đá cẩm thạch trắng	Marble White	0.95
Trát tường xây	Masonry Plastered	0.93
Chất lỏng thủy ngân	Mercury liquid	0.1
Thép nhẹ	Mild Steel	0.20 – 0.32
Molypden đánh bóng	Molybdenum polished	0.05 – 0.18
Vữa	Mortar	0.87
Niken, mạ điện	Nickel, elctroplated	0.03
Niken, đánh bóng	Nickel, polished	0.072
Niken, oxy hóa	Nickel, oxidized	0.59 – 0.86
Dây niken, sáng	Nichrome wire, bright	0.65 – 0.79
Gỗ sồi, bào	Oak, planed	0.89
Sơn dầu, tất cả các màu	Oil paints, all colors	0.92 – 0.96
bù đắp giấy	Paper offset	0.55
Băng dán	Plaster	0.98
Bạch kim, tấm đánh bóng	Platinum, polished plate	0.054 – 0.104
Cây thông	Pine	0.84
Tấm thạch cao	Plaster board	0.91
Sứ, tráng men	Porcelain, glazed	0.92
Sơn	Paint	0.96
Giấy	Paper	0.93
Thạch cao, thô	Plaster, rough	0.91
Nhựa	Plastics	0.90 – 0.97
Polypropylen	Polypropylene	0.97
Polytetrafluoroetylen (PTFE)	Polytetrafluoroethylene (PTFE)	0.92
Polyetylen, nhựa đen	Polyethylene, black plastic	0.92
Sứ tráng men	Porcelain glazed	0.93
Thủy tinh chịu nhiệt	Pyrex	0.92
PVC	PVC	0.91 – 0.93
Kính thạch anh	Quartz glass	0.93
Giấy lợp	Roofing paper	0.91
Cao su, xốp	Rubber, foam	0.9
Cao su, tấm cứng bóng	Rubber, hard glossy plate	0.94
Cao su, cứng tự nhiên	Rubber, natural hard	0.91
Cao su thiên nhiên	Rubber, natural oft	0.86
Muối	Salt	0.34
Cát	Sand	0.9
Sa thạch	Sandstone	0.59
Ngọc bích	Sapphire	0.48
Mạt cưa	Sawdust	0.75
Silic	Silica	0.79
Cacbua silic	Silicon Carbide	0.83 – 0.96
Bạc đánh bóng	Silver Polished	0.02 – 0.03
Tuyết	Snow	0.96 – 0.98
Đất	Soil	0.90 – 0.95
Thép bị oxy hóa	Steel Oxidized	0.79
Thép đánh bóng	Steel Polished	0.07
Thép không gỉ, phong hóa	Stainless Steel, weathered	0.85
Thép không gỉ, đánh bóng	Stainless Steel, polished	0.075
Inox, loại 301	Stainless Steel, type 301	0.54 – 0.63
Thép mạ kẽm Cũ	Steel Galvanized Old	0.88
Thép mạ kẽm mới	Steel Galvanized New	0.23
Thoria	Thoria	0.28
Ngói	Tile	0.97
Thiếc không bị oxy hóa	Tin unoxidized	0.04
Titan đánh bóng	Titanium polished	0.19
Vonfram đánh bóng	Tungsten polished	0.04
Dây tóc già vonfram	Tungsten aged filament	0.032 – 0.35
Nước (0 – 100oC)	Water (0 – 100oC)	0.95 – 0.963
Gỗ Beech, theo kế hoạch	Wood Beech, planned	0.935
Gỗ Sồi, theo kế hoạch	Wood Oak, planned	0.885
Gỗ thông	Wood, Pine	0.95
Rèn sắt	Wrought Iron	0.94
Kẽm bị xỉn màu	Zinc Tarnished	0.25
Kẽm đánh bóng	Zinc polished	0.045

Lưu ý khác:

Tránh nhầm lẫn giữa Độ phát xạ E và độ phản xạ R

1. Độ phát xạ E (Emittance/Emissivity): là đại lượng đặc trưng cho khả năng hấp thụ nhiệt và toả nhiệt (dạng bức xạ) của một bề mặt. Tất cả các vật liệu đều có độ phát xạ trong khoảng 0 đến 1 (0% đến 100%). Chỉ số phát xạ càng thấp, bức xạ nhiệt mà bề mặt đó nhận vào và phát ra càng thấp. Màng nhôm có chỉ số phát xạ rất thấp (3%), và người ta áp dụng đặc trưng đó của màng nhôm để chế tạo các vật liệu cách nhiệt phản xạ.
2. Độ phản xạ R (Reflectance/Reflectivity): đặc trưng cho khả năng chống lại sự thâm nhập của các tia bức xạ. Đây chính là tỉ lệ năng lượng phản xạ ngược lại sau khi chạm vào một bề mặt. Màng nhôm có độ phản xạ là 97%. Độ phản xạ và độ phát xạ là phần bù của nhau và có tổng bằng một. Nghĩa là một bề mặt có độ phát xạ càng thấp thì có độ phản xạ càng cao



Tìm hiểu thực tế sự ảnh hưởng khi Thiết lâp Hệ số phát xạ Emissivity trên máy đo nhiệt độ hồng ngoại

Nguồn tham khảo:

1. Surface Emissivity Coefficients
2. Wikipidia.com
3. ISO 6946:2017 – Building components and building elements — Thermal resistance and thermal transmittance — Calculation methods
4. C518 Standard Test Method for Steady-State Thermal Transmission Properties by Means of the Heat Flow Meter Apparatus (astm.org)
5. NFRC Procedures Template (ymaws.com)
