Công tơ điện 1 pha hay đồng hồ đo điện 1 pha với 6 thông số thường được dùng phổ biến để theo dõi các trạng thái của dòng điện AC.
Mục lục

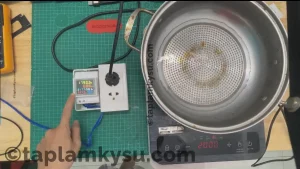

Đánh giá và thử chức năng
Thông số chính của đồng đồ đo điện 1 pha
6 thông số chính:
- Công suất thực tiêu thụ (W)
- Điện năng tiêu thụ (kWh)
- Điện áp (V)
- Tần số (Hz)
- Dòng tải (A)
- Hệ số công suất Cos pi (PF)
Chi tiết các thông số:
- Độ chính xác: 1% ± 2
- Phạm vi:
- Điện áp xoay chiều: AC 40-300V hoặc AC 250-450V (có 2 tùy chọn)
- Có thể được sử dụng trong điện lưới, quang điện và dòng điện biến tần
- Dòng điện xoay chiều: AC 0-100a, độ phân chia nhỏ nhất là 0,001A.
- Tần số: 45Hz – 65Hz
- Hệ số công suất: 0.00 – 1.00 PF
- Công suất điện: 0 – 45000W, Độ phân giải Công suất điện là 0.1W khi đo công suất điện trong khoảng 0 – 9999.9W, nếu không Độ phân giải Công suất điện là 1W.
- Điện tiêu thụ: 0 – 999.99kwh, màn hình hiển thị độ chia nhỏ nhất là 0.01kwh
- Tốc độ lấy mẫu: 2 lần mỗi giây
- Kích thước: 54 × 80 × 64 mm
- lắp đặt: Rail (lưu ý: không có lỗ bắt vít)
- Dòng max có thế đo 100A, phù hợp lắp ray tủ điện.

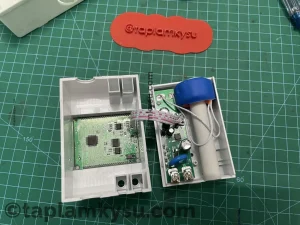

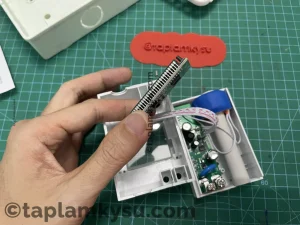

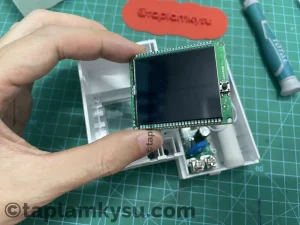

Đánh giá chất lượng linh kiện bên trong và cấu tạo

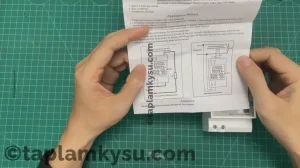

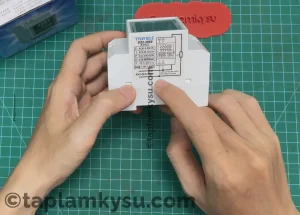

Cách lắp đặt đối với công tơ điện 1 pha có cuộn CT nằm trong
- Kết nối điện áp đo với đầu cực 1 và 2
- Kết nối Chân 1 ra tải, chân 2 đi qua cuộn CT
Khi bật nguồn, đồng hồ hiển thị các thông số đo.
Khi bật nguồn, bạn có thể nhấn nút Reset trong 5 giây, điện tiêu thụ (kWh) sẽ về 0 và bắt đầu tính lại từ đầu.
Và khi tắt nguồn, đồng hồ vẫn lưu giá trị điện tiêu thụ kWh và tiếp tục ghi nhận khi đồng hồ bật nguồn trở lại.
Chú ý: đồng hồ chỉ có thể sử dụng để đo điện xoay chiều 45-65Hz.
Bạn xem thêm video review của mình sau đây
Công tơ mình mua đây nhé:
