Bút dò điện không chạm hay không tiếp xúc trở nên phổ biến vì rẻ và giúp người thợ điện kiểm tra tình trạng của dây diện rất nhanh chóng, chủ yếu là dây điện xoay chiều AC.
Mục lục
Bút dò điện không chạm là gì?
Bút dò điện không chạm (tiếng anh là Non-Contract Voltage Tester – NCV) hoạt động dựa trên hiện tượng cảm ứng điện từ của dòng điện. Bút phát hiện được dòng từ và có đèn báo mà không cần chạm vào vật có điện và chỉ áp dụng với điện xoay chiều AC.
Đây là một trong các thiết bị phổ biến của thợ điện và kỹ thuật ngành điện. Chức năng do điện không chạm cũng có sẵn trên các đồng hồ đo điện Ampe kìm với ký hiệu “NCV” để đo điện xoay chiều AC không tiếp xúc.
Cấu tạo
Bút dò điện không chạm thường gồm các phần chính sau:
- Thân bút: Thân bút thường được làm từ nhựa để đảm bảo an toàn cho người sử dụng. Thân bút thường có thiết kế bên ngoài giúp người sử dụng cầm nắm dễ dàng và an toàn. Có nắp tháo mở thay pin.
- Đầu dò: Đầu dò thường được làm từ kim loại hoặc vật liệu dẫn điện. Nó được sử dụng để cảm ứng với dòng AC cần kiểm tra.
- Mạch chính: Mạch điện chính là bộ phận quan trọng nhất, chứa các trasistor, điện trở, đèn LED và IC xử lý.
- Hiển thị: Một số bút dò điện không chạm có màn hình hiển thị mức độ và đèn LED báo hiệu.
- Nút bật/tắt: Bút dò điện không chạm thường có nút bật/tắt để kích hoạt hoặc tắt nguồn.
- Nút tăng độ nhạy: Hút này giúp khuếch đại tín hiệu xa hơn, có thế lại gần đã có cảnh báo.

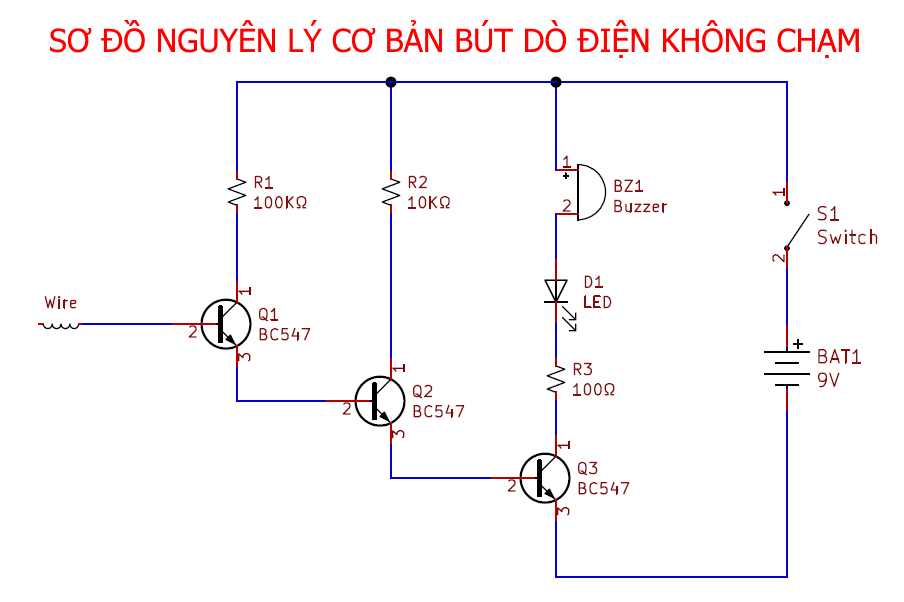

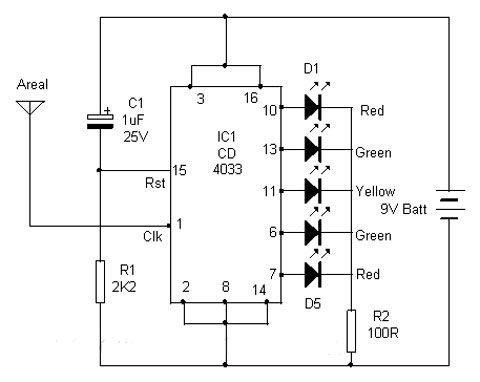

Sơ đồ mạch điện của bút dò điện không tiếp xúc:
Nguyên lý hoạt động

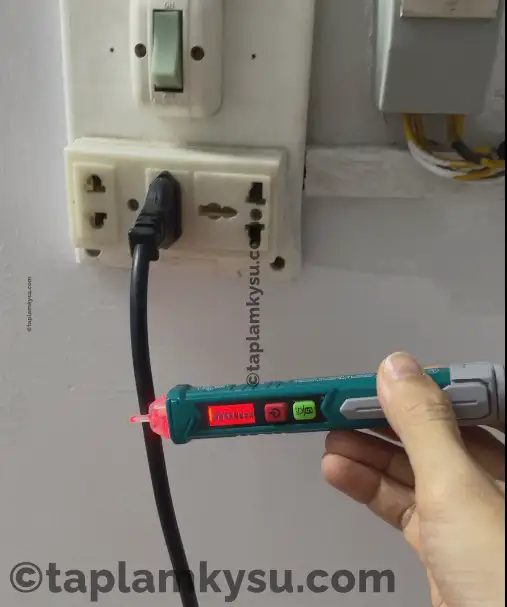

Bút dò điện không chạm hoạt động dựa trên nguyên lý cơ bản của cảm ứng điện từ. Khi đầu bút được đặt gần vật mang điện hoặc đường dây có điện, thiết bị sẽ phát ra đèn nhấp nháy mà không cần phải tiếp xúc với dòng điện ấy, nên độ an toàn rất cao.

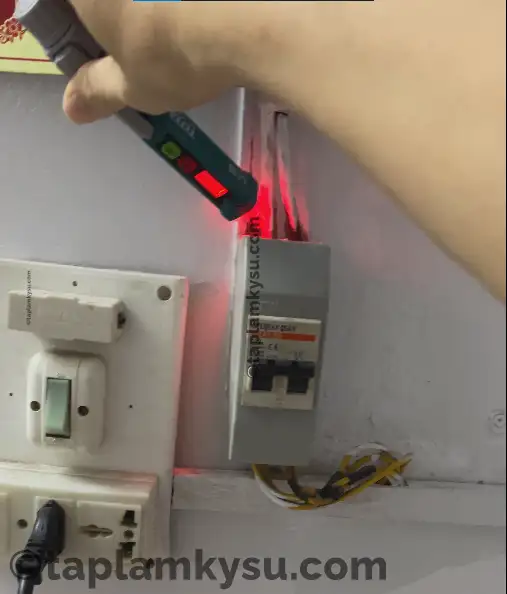

Bút dò điện không chạm cũng chỉ kiểm tra được dòng điện xoay chiều AC với điện áp từ 12VAC đến 1000VAC. Ngoài ra, dựa vào đặc tính dao động của dây N và dây L, bút dò điện có thế phân biệt được 2 dây này giúp người kiểm tra biết được chính xác.
Nó giúp kỹ thuật viên và kỹ sư điện tử đo và kiểm tra các thông số điện mà không cần phải tiếp xúc trực tiếp với mạch điện, giảm nguy cơ va chạm và nguy hiểm điện áp.
Tuy nhiên, các loại bút này không thể dò dây âm tường do giới hạn về độ nhạy và độ dày của tường. Muốn kiểm tra đường dây điện âm tường phải dùng loại dò chuyên dụng dò xuyên tường.
Review Bút dò điện không chạm Total THT2910003
Các thông số chính:
- Điện áp đo được: AC 12V-1000V. Tần số 50/60 Hz.
- Phân biện được dây Nóng (Line) – Nguội (Neutral).
- Có đèn và còi báo. Có thông báo pin yếu.
- Có đèn LED chiếu sáng.
- Có nút bấm tăng độ nhạy đầu dò.
- Tự động tắt khi không sử dụng.
- Dùng 2 viên pin AAA 1,5V.
Xem video chi tiết đánh giá và cách sử dụng của mình về Bút dò điện không chạm Total THT2910003
Ưu điểm
- Giá thành rẻ.
- Kích thước nhỏ gọn, dễ dàng mang theo.
- Độ nhạy cao, có thể phát hiện điện áp AC từ 12V đến 1000V.
- Báo âm thanh và màn hình nhiều mức giúp người dùng dễ dàng nhận biết có điện hay không
- Đèn LED giúp soi sáng trong điều kiện thiếu ánh sáng
- Có chức năng cảnh báo pin yếu.
- Tự động tắt nguồn khi không sử dụng
Nhược điểm
- Không thể đo xuyên tường.
- Điện nhiễu, rò rỉ dòng rất nhỏ vẫn phát hiện được dù ở mức an toàn. Nên dễ gây nhầm lẫn.
- Bút được dán keo kín, không thế sửa chữa khi hư hỏng.
