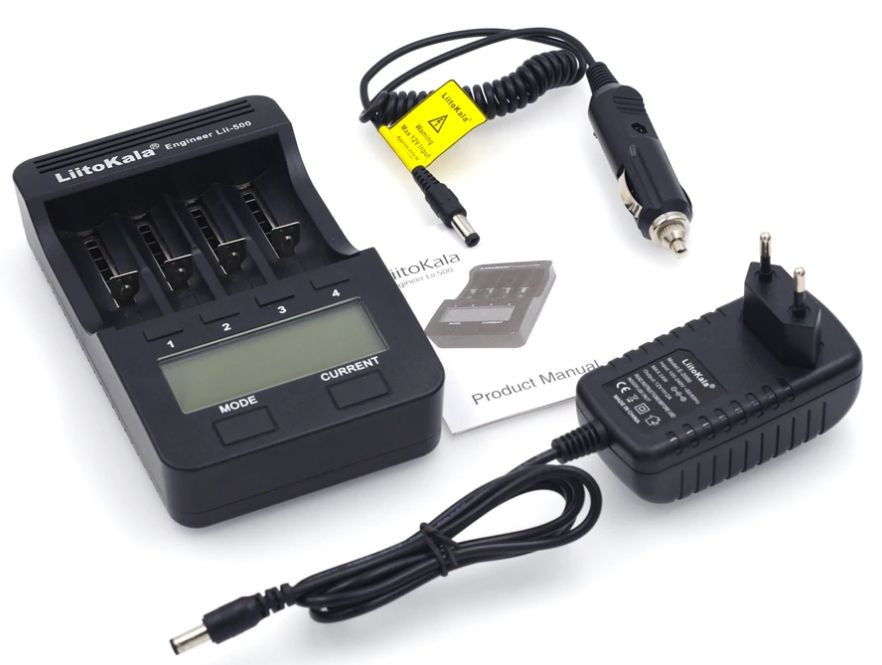

Bộ sạc và test pin, đo nội trở đa năng Liitokala Lii-500 cho pin AA AAA 18650 26650 14500 1.2V 3.7V
Mục lục
Chức năng và thông số kỹ thuật
Chức năng
Liitokala Lii-500 là bộ sạc thông minh với 4 kênh sạc độc lập.
Đo dung lượng pin
Đo nội trở
Bảo vệ ngắn mạch nếu có chạm các cực sạc
Bảo vệ quá tải quá dòng.
Bảo vệ và kiểm soát nhiệt độ nếu pin nóng quá mức hay bộ sạc nóng quá mức an toàn.
Đầu ra USB 5V có thể sử dụng như pin sạc dự phòng. Lắp pin ở khe cắm pin bất kỳ sẽ tạo ra dòng 5V ở cổng USB, lưu ý cổng này không phải cổng sạc từ nguồn điện vào nên cắm điện sẽ không có điện áp.

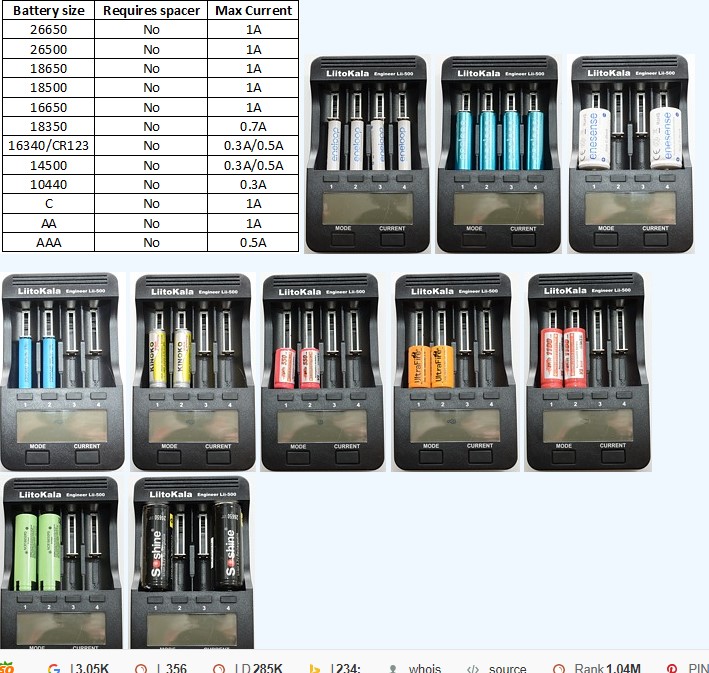

Lii-500 có thể sạc nhiều loại pin lithium-ion và NiMH, NiCd hình trụ khác như pin AA AAA 18650 26650 14500 22650 16340 17500 1.2V 3.7V
Thông số kỹ thuật
– Adapter đi kèm (model E2000): 100-240V – 50/60 Hz. Output 12V -2A
– Điện áp đầu vào DC: 12V2A
– Dòng sạc tùy chọn: 300mA, 500mA, 700mA, 1000mA
– 2 chế độ Test pin: Fast Test và Nor Test
– Đầu ra USB: Điện áp 5V, dòng max 1A, sạc được cho thiết bị Apple. Dòng dưới 70mA sẽ tự tắt sau 20 giầy.
Lưu ý từ nhà sản xuất

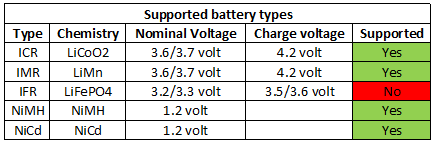

– Bộ sạc này chỉ có thể sạc pin lithium-ion hình trụ và pin niken-hydro, không phải pin lithium sắt phosphate (Một số shop nói có thể sạc loại pin này là không chính xác).
– Trước khi sử dụng chú ý đến dòng sạc khuyến nghị của pin sạc, và không sạc nhiều hơn dòng khuyến nghị.
– Không sử dụng bộ đổi nguồn khác.
– Bộ sạc có thể nóng lên trong quá trình sạc và xả điều này là bình thường
– Khi ngừng sử dụng, vui lòng rút nguồn điện và tháo pin khỏi khay sạc.
– Đầu ra USB không hoạt động khi được kết nối với nguồn điện.
– Có 4 khe cắm pin một trong số chúng đều có thể là đầu ra USB, bạn nên đặt pin ở cả hai khe cắm.
– Đầu ra USB 5V chỉ hợp lệ cho pin lithium 3.7V.

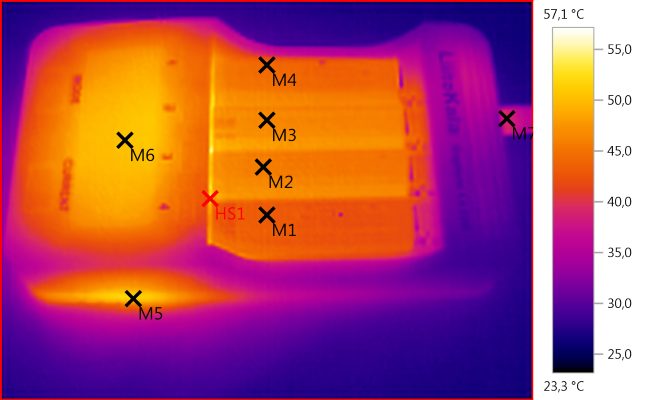

M1: 37,2°C, M2: 38,1°C, M3: 38,6°C, M4: 37,6°C, M5: 36,4°C, M6: 38,2°C, HS1: 47,0°C
Các chế độ hoạt động

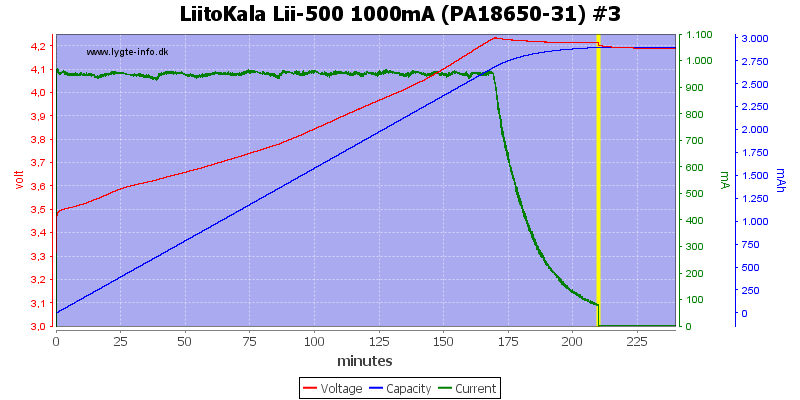

Chế độ sạc (Mặc định)
– Khi bộ sạc được kết nối với nguồn điện, tất cả màn hình LCD của bộ sạc sẽ sáng ngay lập tức, nếu pin chưa được lắp vào sẽ hiển thị Null, nếu là pin kém, nó cũng hiển thị Null.
– Đặt bộ sạc vào pin và bật nguồn, bộ sạc sẽ đo điện trở bên trong của pin trong khoảng 3 giây, sau đó hệ thống sẽ tự động vào chế độ sạc, và bộ sạc sẽ tự động mặc định dòng sạc là 500mA trong 8 giây.
Bạn có thể sử dụng nút chọn dòng điện (CURREN) để chọn 300mA, 500mA, 700mA, 1000mA để sạc. Hệ thống sẽ khóa dòng điện bạn đã chọn để sạc sau 8 giây.
– Ở chế độ SẠC, 4 kênh hoạt động độc lập, và bạn có thể chọn các dòng sạc khác nhau để sạc và có thể trộn lẫn pin lithium-ion và pin niken-hydro cùng một lúc.
– Phương pháp sạc của bộ sạc là Phương Pháp Ổn dòng Ổn áp (CC-CV)

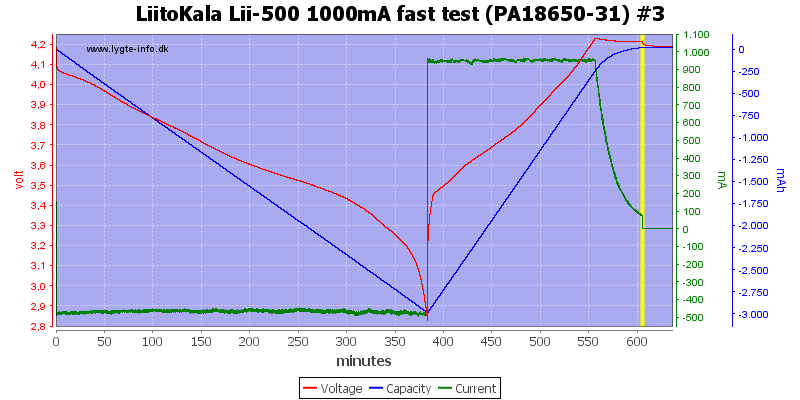

Chế độ kiểm tra pin nhanh (FAST TEST)
– Sau khi cắm bộ sạc vào pin và kết nối với nguồn điện, trong vòng 8 giây, nhấn nhẹ (phím chế độ MODE) để chọn “FAST TEST”
– Ở chế độ FAST TEST , 4 kênh có thể nhanh chóng phát hiện dung lượng pin, bất kể pin Li-ion và pin Ni-MH, tất cả đều hoạt động độc lập. Quá trình phát hiện nhanh dung lượng pin bao gồm 2 bước (1 xả, 2 đầy). Thời gian nhanh, thường sẽ gấp 1,5 lần thời gian sạc pin cùng một dòng sạc xả và tùy vào dung lượng pin còn hay hết.
– Quy trình FAST TEST:
- Bước 1: Xả toàn bộ pin về mức 2,5V (với pin Li-ion 3,7V).
- Bước 2: Sạc đầy lại pin và đo điện đã sạc để đưa ra thông sô Dung lượng pin
Quy định Dòng sạc – xả:
- Dòng sạc có 4 mức: 250mA, 500mA, 700mA, 1000mA
- Dòng xả: tương ứng khi chọn dòng sạc pin sẽ tự động chọn dòng xả. Chọn sạc 250mA, 500mA: Dòng xả là 250mA. Chọn sạc 500mA, 1000mA: Dòng xả là 500mA.

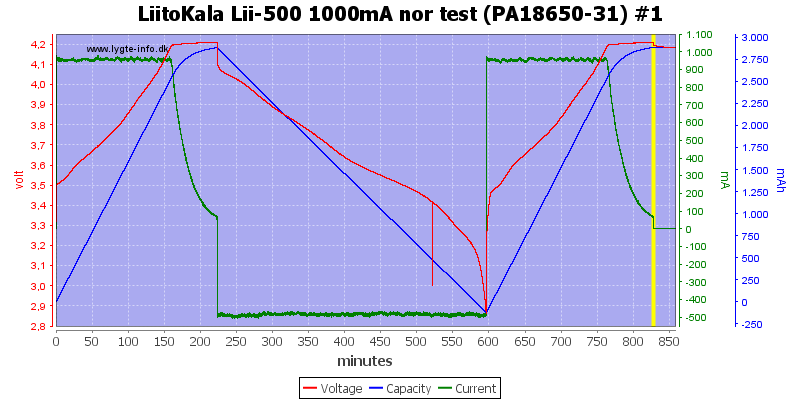

Chế độ kiểm tra pin bình thường (NOR TEST)
– Sau khi cắm bộ sạc vào pin và kết nối với nguồn điện, trong vòng 8 giây, nhấn nhẹ (phím chế độ MODE) để chọn “NOR TEST”
– Ở chế độ NOR TEST, pin sẽ được sạc đầy trước, sau đó xả pin và ghi lại nguồn điện đã xả để phát hiện dung lượng pin, sau đó tự động sạc đầy pin. Chế độ này vẫn hoạt động độc lập nhưng không đồng thời, 1 thời điểm chí có 1 pin thực hiện việc NOR TEST, khi xong thì mới đến viên pin tiếp theo. Thời gian lâu hơn, thường sẽ gấp 3 lần thời gian sạc pin cùng một dòng sạc xả và tùy vào dung lượng pin còn hay hết.
– Quy trình NOR TEST:
- Bước 1: Sạc đầy pin ở bất kỳ dùng lượng nào.
- Bước 2: Xả toàn bộ pin về mức 2,5V (với pin Li-ion 3,7V). Đo điện đã xả để tính dung lượng pin.
- Bước 3:Sạc đầy lại pin và đo điện đã sạc, cùng với dùng lượng đã đo lúc xả để đưa ra thông số Dung lượng pin cuối cùng.
Quy định Dòng sạc – xả:
- Dòng sạc có 4 mức: 250mA, 500mA, 700mA, 1000mA
- Dòng xả: tương ứng khi chọn dòng sạc pin sẽ tự động chọn dòng xả. Chọn sạc 250mA, 500mA: Dòng xả là 250mA. Chọn sạc 750mA, 1000mA: Dòng xả là 500mA.
Video Hướng dẫn sử dụng và xem cấu tạo bên trong bộ sạc và vấn về rò điện
Video sữa chữa lỗi không nhận 1 chân pin của bộ sạc Liitokala Lii-500
|
|
Xem giá Trên Shoppe |
| Xem giá Trên Lazada |
Nguồn tư liệu tham khảo:
- Trang chủ chính thức: https://www.liito-kala.com/
- Trang đánh giá: http://lygte-info.dk/review/Review%20Charger%20LiitoKala%20Lii-500%20UK.html
